Требования к месту расположения испарителя MVR: пространство и планировка

16 Oct, 2026 9:04am

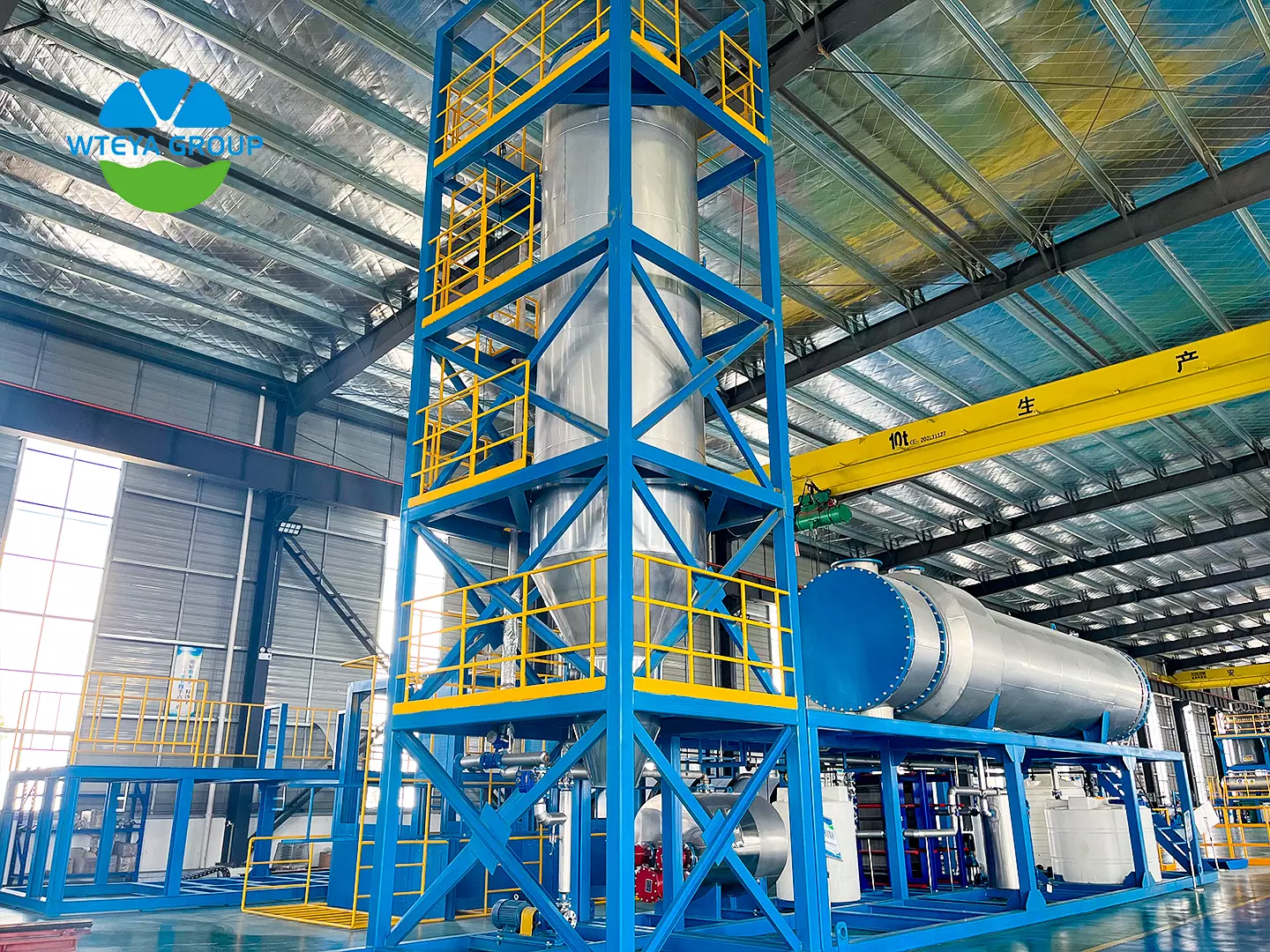

MVR evaporator site layout

Площадь пола, необходимая для испарителя MVR, зависит от его испарительной способности и конфигурации. Практическое правило: планируйте примерно 10-20 м² площади на каждый 1 т/ч испарительной способностии оставить дополнительное место для кристаллизатора, резервуаров предварительной обработки и хранения.

🏗️ Сколько места нужно для испарителя MVR?

А Испаритель МВР масштабируется в зависимости от нагрузки, поэтому занимаемая площадь быстро растет с увеличением мощности:

А 5 т/ч занос-монтажный блок занимает около 60-100 м² включая рабочие проходы, 10 т/система h около 120-200 м²и 30 т/большая система h 300-500 м². Если добавить кристаллизатор, резервуары предварительной обработки и хранения, общая площадь увеличивается еще на 50 кв.-100%.

📐 Что составляет след

Планировка обычно делится на пять зон, каждую из которых необходимо планировать отдельно:

В основной технологической зоне расположены теплообменник, сепаратор и компрессор; во вспомогательной зоне расположены вакуумный, подающий, нагнетательный и конденсатный насосы, а также подогреватель; электрооборудование и диспетчерская занимает около 10-20 м² для панелей MCC и PLC; проходы для обслуживания требуют как минимум 1-Клиренс 1,5 м со всех сторон; На нефтебазе находятся резервуары для сырья, концентрата и конденсата.

📏 Высота и установочный зазор

Высота зависит от принципа испарения. Падение-пленочная установка, для которой необходим распределитель жидкости и секция разделения, может достигать 8-15 м в высоту; вынужденный-единица циркуляции ниже при 5-10 м; занос-смонтированное оборудование обычно хранится в течение 4-6 м и может быть установлен в помещении или в полу-открытое укрытие.

⚙️ Жесткие требования к сайту, которые необходимо проверить заранее

Некоторые требования фиксированы и их трудно изменить позже. Фундамент должен выдерживать вес затопленного оборудования, поэтому грузоподъемность 10 т./м² или больше обычно требуется, а большие системы нуждаются в сваях или усиленном-бетонный фундамент. Высота над агрегатом должна оставлять пространство для подъема и обслуживания. Компрессорное помещение нуждается в вентиляции и звукоизоляции, а в холодных регионах – в помещении или утеплении от мороза.

🏆 Зачем планировать сайт с WTEYA

WTEYA проектирует и производит системы испарения и кристаллизации вот уже почти 20 лет, обслуживая 2000+ клиенты в 30 провинциях и близок к 200 патентов, при наличии оборудования 99% или выше. Предоставляем чертеж общего вида - размеры, нагрузки и ориентация сопла - на стадии проектирования, поэтому площадка готовится перед поставкой, и мы предоставляем индивидуальные решения с полным OEM & ОДМ-услуги.
